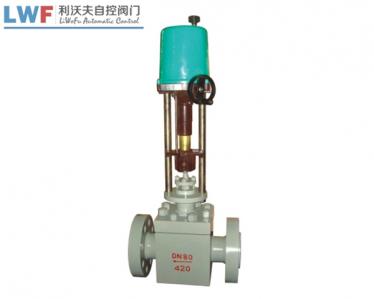

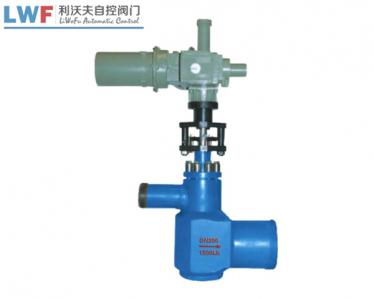

STA電動高壓旁路調節閥

高壓旁路調節閥的產品描述

STA電動高壓旁路調節閥STA是一種結構新穎的特殊的高壓差調節閥，它兼有啟動調節閥、旁路減壓閥、安全閥的作用，蒸汽經過多級節流，嗓音低，上閥蓋采用自密封結構，可防止蒸汽倒流，內件經過表面處理，耐腐蝕性能好，使用壽命長。

STA高壓旁路調節閥需要將具有壓力和溫度參數的蒸汽減少為具有壓力和溫度參數的蒸汽，以滿足各種工作條件的要求。工業公司有許多工作條件。例如，一家電力公司的蒸汽輪機系統配備了高壓旁路系統，該系統可防止機組啟動時由再熱鍋爐產生的蒸汽進入蒸汽輪機并通過高壓旁路系統到達鍋爐再熱器入口。有一個函數可以返回。為了保護鍋爐的再熱器系統，不需要將蒸汽排入空氣，從而消除了由此引起的噪音和蒸汽損失。同樣，如果蒸汽輪機發生故障，您可以打開高壓旁路系統以保持鍋爐單元運行，并在解決故障后立即等待蒸汽輪機進入正常運行。因此，高壓旁路系統廣泛用于電力，石油，化工和其他行業的熱力設備或系統中，以增加單元啟動和停止的靈活性，減少蒸汽和水的損失并節省電流能量。并遵守減排政策。排氣產生的噪音也符合環保要求。

口徑：DN25-300

壓力：900Lb-2500Lb（其他壓力須訂做）

材料：鑄鋼、鉻鉬鋼、不銹鋼等

高壓旁路調節閥產品結構

STA高壓旁路調節閥通常在節氣門狀態下工作，溫差應力大，出現節氣門空化現象，并且在容易損壞的狀態下工作。..事實證明，具有抗氣蝕性，高強度，低噪音，簡單可靠的結構的高壓旁通閥非常重要。針對上述工作條件的要求，對STA高壓旁路調節閥的結構設計和材料選擇進行了優化，并設計了新的高壓旁通閥。其特點是節流元件采用多孔套筒結構形成閥芯和節流元件，減壓孔位于閥芯的后面，蒸汽出口設計為匯流口，過熱保護水是從外部引入閥體后要通過多孔管。直接噴灑并與熱蒸汽混合以降低蒸汽溫度。通過采用這些結構，可大大減少操作過程中的氣穴現象，并延長高壓旁通閥的壽命。閥座設計為可拆卸的結構，易于拆卸和組裝。易于檢修，閥座的密封面采用斜面結構，設計合理，可調節調節門密封面的密封效果。適用于300MW，600MW和1000MW再熱機組蒸汽輪機的高壓旁路系統。

高壓旁路調節閥產品特性

a、蒸汽節流在4級，噪音低。蒸汽首先通過襯套和閥座，從而降低壓力。節氣門罩底部的噴嘴向上方噴射高速冷卻水，將冷卻水噴淋并與節氣門罩中央的高壓蒸汽混合，通過進行充分的熱交換，高溫蒸汽完成了節氣門罩的冷卻過程。去做。然后，通過節氣門蓋，再通過兩個節氣孔，蒸汽壓力降到額定要求。系統中沒有過熱保護，因為蒸汽壓力的下降和溫度的下降是在同一閥體內完成的。

b、使用高壓旁路控制系統，該閥可在數秒內快速啟動，并在正常操作條件下進行緩慢調節。

c、上閥蓋采用自密封結構，以防止蒸汽溢出。

d、閥門的內部零件經過表面硬化處理，具有高硬度，出色的耐磨性和長壽命。

f、閥門緊密關閉并符合單座閥門的泄漏標準。

e、連接管道沒有特殊要求。

高壓旁路調節閥產品功能

STA高壓旁路調節閥是一種結構性高壓差動調節閥，具有調節閥啟動，減壓旁通閥和安全閥的功能。該閥是可行的。快速自動跟蹤超壓保護，無需鍋爐安全閥。

該閥可以在幾秒鐘內快速啟動。電動執行機構可在各種工作條件下調節蒸汽壓力以適應設備的滑動參數，以啟動，停止和執行。拒絕機組負荷并等待事故消失后，不能立即關閉鍋爐，然后鍋爐可以在數分鐘內恢復運行，這不僅減少了鍋爐的啟動和停止時間，而且還減少了蒸汽。對渦輪機的熱影響也減少了。過熱保護水調節裝置可通過高壓旁路快速運行，從而顯著降低溫度和壓力，并減少大型發電廠。溫度和減壓系統和設備。因此，該閥是大容量單元加熱單元旁路系統中重要的調節閥之一。

高壓旁路調節閥技術參數

高壓旁路調節閥主要材料
