氣動襯氟調節閥安裝與維護

發布日期：[2021-08-29] 本文關鍵詞：氣動襯氟調節閥點擊率：

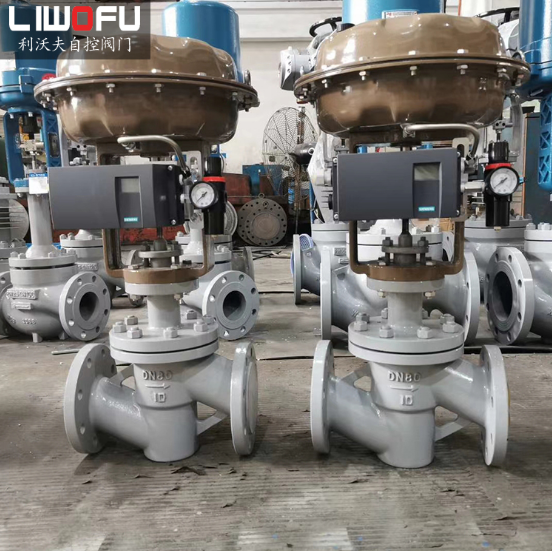

氣動襯氟調節閥由襯氟閥體組件和線性氣動多彈簧膜片執行器組成。氣動執行器有兩種操作模式：正向和反向。隨著氣源壓力的增加，推桿從膜室伸出。這稱為正向操作，與閥體組件一起工作以形成密封形式。隨著氣源壓力升高，推桿縮回到膜室中。

氣動襯氟調節閥是一種防腐直通式單座調節閥。與流體接觸的內壁和閥門組件采用高壓注塑工藝。氟襯里控制閥有腐蝕襯里。耐老化的聚全氟乙烯。丙烯(F46)用PTFE波紋管密封。氣動調節閥廣泛用于控制酸、堿等強腐蝕性介質、揮發性氣體和液體。

氣動襯氟調節閥安裝程序

1、檢查機器的所有部件是否損壞或松動。應測試閥門強度、密封性、泄漏和準確性。

2、安裝前需要清洗管道，清洗閥門。入口處必須有足夠的直管并裝有過濾器。閥體與管道的法蘭連接必須同軸。

3、安裝地點需要人員和設備。考慮到操作方便，拆裝方便。對于重量或振動，請使用支撐架。

5、介質流向必須與閥體流向一致。頂部的箭頭指向同一方向。氣源必須干燥無油。閥門應在環境溫度為-20?+55℃的場所使用。

6、為了使自控系統失效或檢修閥門，仍可連續生產，需加裝旁通閥。旁通閥的流量特性和行程必須與原閥門選型相匹配。

7、調節閥填料密封是一種保護性二級密封。如果波紋管損壞，則不能用作填料密封閥。必須立即采取措施修理或更換波紋管。更換波紋管后，閥芯總成必須嚴格無泄漏，經認證后方可使用。

1、襯氟調節閥清洗：要清洗有害健康的介質，首先要了解其特性，然后選擇相應的清洗方法。

2、襯氟調節閥拆卸：拆卸閥門時，要保護好閥座、閥芯、閥桿和推桿的加工面。

3、閥芯、閥座：密封面磨損小，可機加工修復。如果損壞嚴重，則需要更換。

4、閥桿：表面損壞，只能更換新的。

5、推桿和導套密封面損壞：需要更換反作用執行器，正確修理后才能使用正執行器。

6、壓縮彈簧：如果仍有裂紋或其他影響強度的缺陷，則需要更換。

7、易損件：填料、墊圈、O形圈。所有這些在每次大修時都會更換。應檢查隔膜是否有破裂、老化和腐蝕的跡象。測試結果決定是否更換，但隔膜的使用壽命通常更長，為2-3年。

8、氣動襯氟調節閥在裝配時，注意對中。螺栓應對角擰緊，滑塊應潤滑。組裝完成后，應按照產品的出廠測試項目方法進行調試。在此期間，填料壓緊力、閥芯關閉位置和閥門定位器可以Jing確調整。
